Projektujemy i wykonujemy oświetlenie sportowe, drogowe, przemysłowe i komunalne. Od obliczeń i formalności po montaż, pomiary oraz inteligentne sterowanie.
Nowa inwestycja lub modernizacja — zakres dopasowany do Twoich potrzeb.
PROJEKT • WYKONANIE • ODBIÓR • UTRZYMANIE
Od boiska i przejścia dla pieszych po halę i infrastrukturę komunalną. Łączymy obliczenia światła, instalacje elektryczne i inteligentne sterowanie w jeden, spójny zakres prac.
Wybierz zastosowanie. Podane wysokości to przykłady do wstępnego planowania, a nie limity prawne ani gotowy dobór słupa. Wartości światła odnoszą się do wskazanej klasy lub czynności — pełny projekt uwzględnia także równomierność, olśnienie i otoczenie.
PN-EN 12193:2019-01

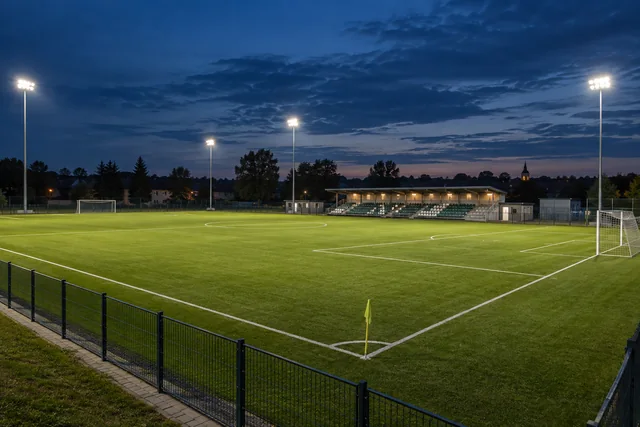

Więcej czasu na trening. Lepsza widoczność piłki.
Projektujemy oświetlenie boisk szkolnych, treningowych i wielofunkcyjnych. Dobieramy rozsył, ustawienie naświetlaczy i sceny trening / mecz.
Piłka nożna na zewnątrz: 75 / 200 / 500 lx dla klas III / II / I. Inne dyscypliny mają własne wymagania.
Wstępny zakres montażu: 8–12 m. Ostateczny dobór po obliczeniach fotometrycznych i konstrukcyjnych.
Jak czytać wymagania i źródła

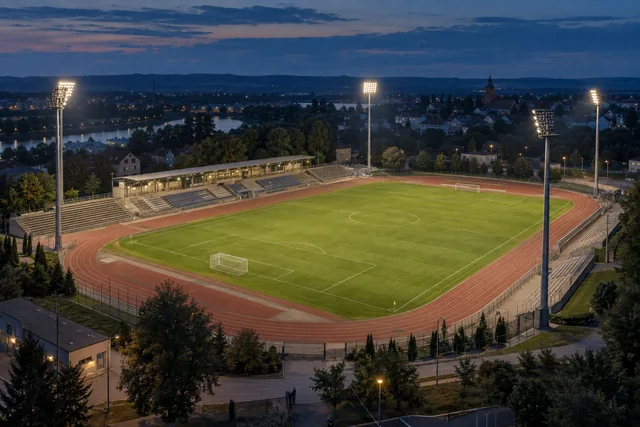

PN-EN 12193 + wymagania organizatora
Światło dopasowane do poziomu rozgrywek.
Obliczamy płytę boiska, trybuny i komunikację. Uwzględniamy olśnienie zawodników, sąsiadów oraz wymagania kamer.
Dla piłki nożnej klasa I: 500 lx i U₀ ≥ 0,70. Licencja ligowa i transmisja TV mogą wymagać wyższych lub dodatkowych parametrów.
Wstępny zakres montażu: 16–30 m i więcej. Ostateczny dobór po obliczeniach fotometrycznych i konstrukcyjnych.
Jak czytać wymagania i źródła
Seria PN-EN 13201

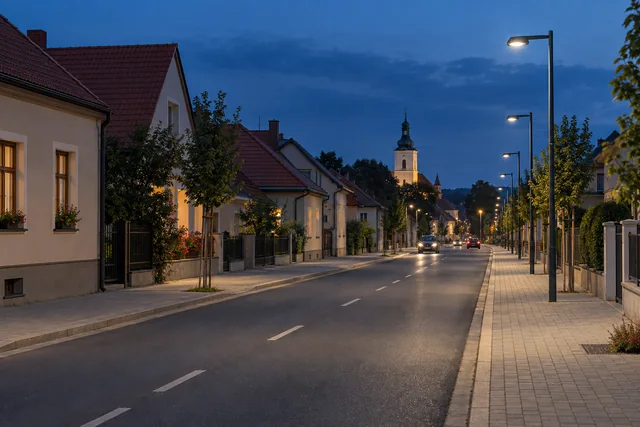

Czytelna droga po zmroku.
Nowe ciągi oświetleniowe i modernizacja istniejących. Dobór klasy, optyki i rozmieszczenia słupów do ruchu, geometrii i nawierzchni.
Klasy M: 0,30–2,00 cd/m² średniej luminancji. To nie luksy. Dla stref konfliktowych stosuje się kryteria klas C.
Wstępny zakres montażu: 6–12 m. Ostateczny dobór po obliczeniach fotometrycznych i konstrukcyjnych.
Jak czytać wymagania i źródła

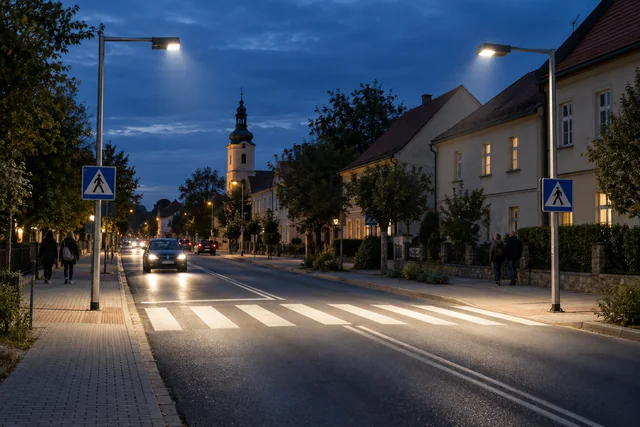

WR-D-41-4 + PN-EN 13201
Widoczny pieszy, nie tylko jasne pasy.
Stosujemy dedykowaną optykę asymetryczną, dobieraną do kierunku jazdy. Sprawdzamy strefy oczekiwania i kontrast z otoczeniem.
Przykład PC2: średnio 50 lx w pionie i 50 lx w poziomie; U₀ odpowiednio ≥ 0,35 / 0,40. Klasę ustala się po ocenie drogi i ryzyka.
Wstępny zakres montażu: 5–6 m. Ostateczny dobór po obliczeniach fotometrycznych i konstrukcyjnych.
Jak czytać wymagania i źródła

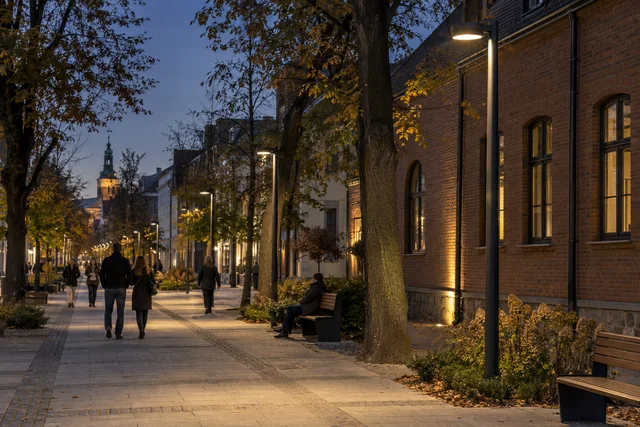

PN-EN 13201 / PN-EN 12464-2
Wygodne dojście, bez oślepiania.
Doświetlamy trasy dojścia, schody, wejścia i miejsca zmiany kierunku. Ograniczamy światło padające w okna.
Dla wybranej klasy P4: średnio co najmniej 5 lx i minimum 1 lx. Klasa P nie jest przypisana automatycznie do każdego chodnika — zależy od ruchu i otoczenia.
Wstępny zakres montażu: 3–5 m. Ostateczny dobór po obliczeniach fotometrycznych i konstrukcyjnych.
Jak czytać wymagania i źródła

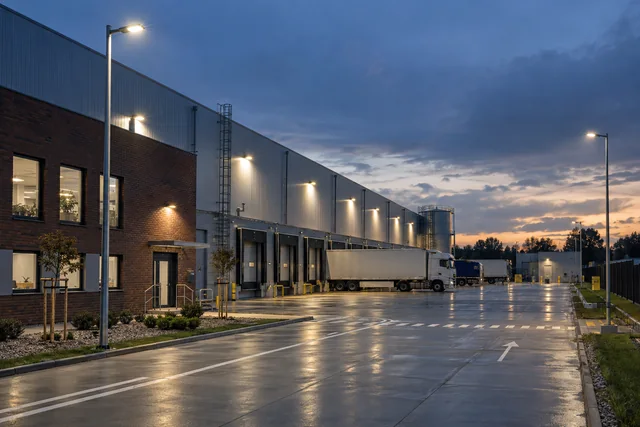

PN-EN 12464-2:2025-04
Bezpieczniejszy ruch i praca na placu.
Oświetlenie dróg zakładowych, ramp, bram, stanowisk przeładunku i obwodu zakładu. Oprawy dobieramy także do pyłu, temperatury i korozji.
Przykłady zadań zewnętrznych: regularny ruch pojazdów do 40 km/h — 20 lx; punkty załadunku i manewry — 50 lx.
Wstępny zakres montażu: 6–12 m. Ostateczny dobór po obliczeniach fotometrycznych i konstrukcyjnych.
Jak czytać wymagania i źródła
PN-EN 12464-1:2022-01

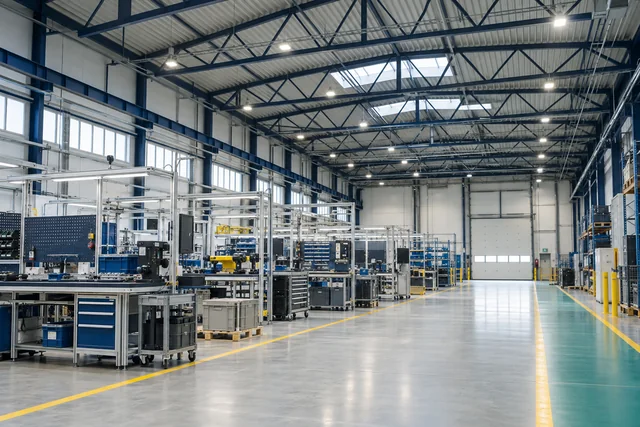

Światło tam, gdzie wykonuje się pracę.
Projekt stref stanowiskowych i komunikacji, oprawy liniowe lub high-bay, czujniki obecności i wykorzystanie światła dziennego.
Przykład: pakowanie / kompletacja w logistyce — 300 lx wymagane, 500 lx po uzasadnionej modyfikacji; U₀ ≥ 0,50. Nie jest to norma dla każdej hali.
Wstępny zakres montażu: 4–12 m nad posadzką. Ostateczny dobór po obliczeniach fotometrycznych i konstrukcyjnych.
Jak czytać wymagania i źródła

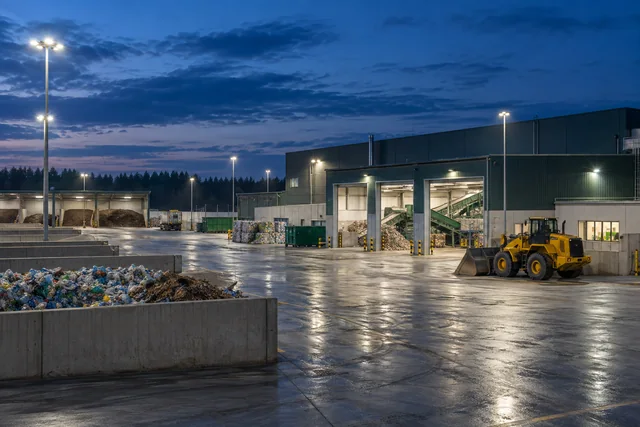

PN-EN 12464-2 / PN-EN 12464-1
Widoczność w wymagającym środowisku.
Projektujemy place składowe, wagi, wjazdy i strefy rozładunku. Uwzględniamy zapylenie, mycie i dostęp serwisowy.
Przykład czynności zewnętrznej: krótkotrwały załadunek materiałów masowych — 20 lx; ciągły przeładunek — 50 lx. Kontrola i sortowanie wymagają osobnego doboru.
Wstępny zakres montażu: 8–16 m. Ostateczny dobór po obliczeniach fotometrycznych i konstrukcyjnych.
Jak czytać wymagania i źródła

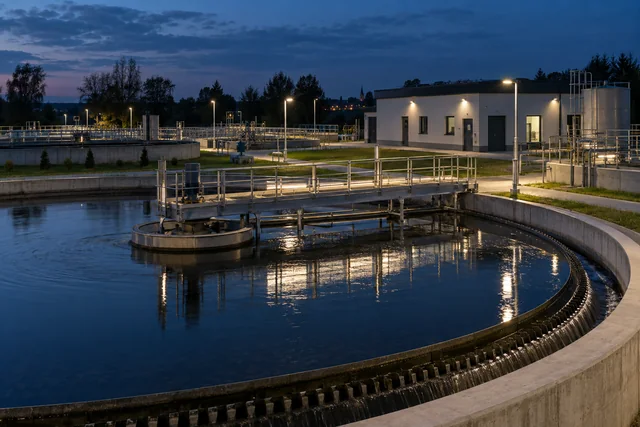

PN-EN 12464-2; wnętrza: część 1
Pewne dojście do urządzeń i punktów kontroli.
Oświetlenie pomostów, zbiorników, przepompowni i armatury. Dobieramy odporność na wilgoć i korozję oraz oprawy Ex, jeżeli wynika to z klasyfikacji stref.
Osobno oceniamy dojścia, armaturę i odczyty. Przykładowy punkt odniesienia dla wymagającej inspekcji instalacji zewnętrznej: 200 lx, U₀ ≥ 0,50; nie dla całego terenu oczyszczalni.
Wstępny zakres montażu: 4–10 m. Ostateczny dobór po obliczeniach fotometrycznych i konstrukcyjnych.
Jak czytać wymagania i źródła

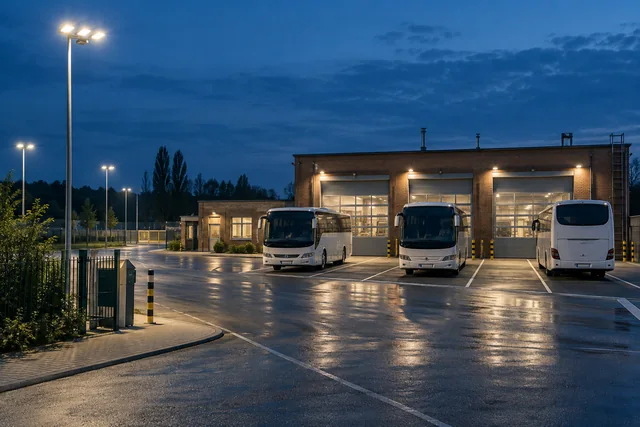

PN-EN 12464-2 / PN-EN 12464-1
Sprawny wyjazd i bezpieczne manewry.
Stanowiska postojowe, drogi ruchu, bramy i miejsca obsługi pojazdów. Sceny nocne i harmonogramy dopasowane do pracy bazy.
Punkt odniesienia dla zawracania i załadunku na zewnątrz: 50 lx, U₀ ≥ 0,40. Parkowanie i warsztat mają odrębne kryteria.
Wstępny zakres montażu: 8–12 m. Ostateczny dobór po obliczeniach fotometrycznych i konstrukcyjnych.
Jak czytać wymagania i źródła

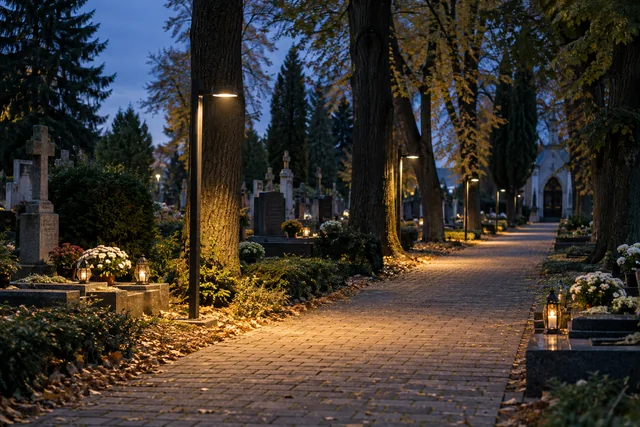

Dobór klasy P / normy miejsc pracy
Dyskretne światło, spokojna przestrzeń.
Oświetlamy wejścia, główne alejki, schody i zaplecze. Ciepła barwa, osłonięta optyka i harmonogram ograniczają ingerencję w otoczenie.
Przykład alejki zakwalifikowanej do P4: średnio co najmniej 5 lx, minimum 1 lx. Dobór klasy zależy od warunków; stanowiska pracy i zaplecze oceniamy oddzielnie.
Wstępny zakres montażu: 3–5 m. Ostateczny dobór po obliczeniach fotometrycznych i konstrukcyjnych.
Jak czytać wymagania i źródłaTWÓJ OBIEKT
Prześlij lokalizację, wymiary i krótki opis potrzeb. Ustalimy zakres projektu, formalności i prac.
Porozmawiajmy o inwestycjiNowe instalacje • modernizacje LED • pomiary • inteligentne sterowanie
PARAMETRY BEZ ZGADYWANIA
Wartość w luksach jest początkiem. Odbiór uwzględnia całą powierzchnię lub płaszczyznę zadania, a nie tylko najjaśniejszy punkt pod oprawą.
Ile światła dociera do powierzchni. 1 lx = 1 lm/m². Wartości Ēm oznaczają średnie natężenie utrzymywane w eksploatacji, z uwzględnieniem spadku strumienia i zabrudzeń.
Ile światła emituje oprawa. Ta sama liczba lumenów może dać zupełnie inne wyniki przy innej optyce, wysokości, rozstawie i kierunku świecenia.
Stosunek minimum do średniej na ocenianej powierzchni. Sprawdzamy również olśnienie, oddawanie barw, migotanie i światło wychodzące poza teren.
| Zastosowanie | Wartość odniesienia | Co trzeba sprawdzić dodatkowo? |
|---|---|---|
| Piłka nożna, boisko zewnętrzne | III: 75 lx / U₀ 0,50 II: 200 lx / U₀ 0,60 I: 500 lx / U₀ 0,70 | Poziom rozgrywek, olśnienie, otoczenie; dla transmisji odrębne wymagania kamer. [1] |
| Ciągi piesze — przykład klasy P4 | Ē ≥ 5 lx Emin ≥ 1 lx | Po dobraniu klasy. Wymagania dodatkowe mogą obejmować rozpoznawanie twarzy; rzeczywista średnia dla klasy P nie powinna przekraczać 1,5 wartości tabelarycznej. [2] |
| Jezdnia — klasy M | 0,30–2,00 cd/m² | Luminancja zależy także od nawierzchni. Dobór klasy, równomierność i olśnienie są częścią projektu. [2] |
| Dedykowane przejście — przykład PC2 | Ēv 50 lx / U₀v 0,35 Ēh 50 lx / U₀h 0,40 | Płaszczyzna pionowa i pozioma, strefy oczekiwania, punkty minimalne, korekta klasy według ryzyka. [3] |
| Zewnętrzne miejsca pracy | Ciąg pieszy: 5 lx Ruch pojazdów do 40 km/h: 20 lx Zawracanie / załadunek: 50 lx | To różne czynności i kryteria; wartości nie zastępują doboru klasy drogi publicznej ani przejścia. [4] |
| Pakowanie / kompletacja wewnątrz obiektu logistycznego | 300 lx; wartość zmodyfikowana 500 lx U₀ ≥ 0,50 | Podwyższenie uzasadnia się warunkami zadania. Sprawdza się też olśnienie, barwy, otoczenie stanowiska i powierzchnie pomieszczenia. [5] |
WYSOKOŚĆ, LUMENY I LUKSY
Dobieramy wysokość, liczbę opraw i optykę razem, z plikami fotometrycznymi IES/LDT. Wyższy słup może pozwolić oświetlić większy obszar, ale nie gwarantuje odpowiedniego minimum ani ograniczenia olśnienia.
Przykład fizyczny: dla tej samej światłości 10 000 cd skierowanej pionowo w dół, E = I/h² daje bezpośrednio pod oprawą około 278 lx z 6 m, 156 lx z 8 m i 100 lx z 10 m. To wynik punktowy w uproszczonym modelu, bez strat i odbić — nie średnia dla placu i nie wymaganie normy.
Przy założonym współczynniku wykorzystania UF = 0,50 i utrzymania MF = 0,80:
To może być punkt wyjścia, np. 10 opraw po 12 500 lm. Liczbę, wysokość i rozmieszczenie zatwierdzają dopiero obliczenia rozsyłu, równomierności i olśnienia. UF i MF ustala się dla konkretnej instalacji.
Stan sprawdzenia: 27.09.2026. Norma techniczna nie jest ustawą. Dobór dokumentów uwzględnia przepisy, zadanie, wymagania inwestora i warunki kontraktu. Normy PN stosuje się co do zasady dobrowolnie; wymagania prawa dotyczące bezpieczeństwa pozostają obowiązujące. Stanowisko PKN
W projekcie dobieramy także dokumenty dotyczące słupów (seria PN-EN 40), oddziaływania wiatru, instalacji elektrycznych, opraw, ochrony przeciwporażeniowej i przepięciowej. Oświetlenie awaryjne oraz strefy zagrożone wybuchem wymagają osobnego doboru. Aktualne wydania i pełne teksty: katalog PKN.
OD KONCEPCJI DO LEGALNEJ REALIZACJI
Ustalamy właściwy tryb przed zamówieniem sprzętu. Wysokość montażu wynika z fotometrii, konstrukcji i warunków terenu.
Nie ma ogólnego progu wysokości słupa oświetleniowego, poniżej którego każda inwestycja wymaga tylko zgłoszenia. Kwalifikacja zależy od całego zamierzenia.
Prawo budowlane przewiduje zgłoszenie m.in. dla budowy sieci elektroenergetycznych o napięciu do 15 kV — art. 29 ust. 1 pkt 2 lit. a. Nie oznacza to, że każdy wolno stojący maszt jest taką siecią. Jeżeli budowa nie korzysta ze zwolnienia, co do zasady wymaga pozwolenia (art. 28).
Dla wskazanej budowy sieci stosuje się m.in. art. 30 ust. 4b i wymagania projektu technicznego z art. 42. Oddzielnie kwalifikujemy przebudowę, wymianę opraw i nową budowlę.
Reguły dotyczące urządzeń instalowanych na istniejących obiektach nie są automatycznym zwolnieniem dla słupa na nowym fundamencie.
Zakres dokumentacji obejmuje obliczenia światła, konstrukcję i fundament, zasilanie, zabezpieczenia oraz uzgodnienia odpowiednie dla lokalizacji. Sprawdzamy plan miejscowy, pas drogowy, kolizje i ewentualną ochronę konserwatorską.
Właściwy tryb i dokumenty ustala projektant po analizie inwestycji.
Podstawa procedur: Prawo budowlane — aktualny tekst ujednolicony, art. 28–30 i 42. Powyższe podsumowanie nie zastępuje kwalifikacji konkretnej inwestycji.
JEDEN ZAKRES. OD PIERWSZEGO PLANU DO ODBIORU.
Geometria, istniejące zasilanie, sposób użytkowania i oczekiwany termin. Ustalamy klasy oraz kryteria odbioru.
Obliczenia fotometryczne, dobór optyki, słupów, fundamentów, kabli i zabezpieczeń. Dokumentacja oraz właściwe uzgodnienia.
Roboty ziemne i elektryczne, montaż opraw, ustawienie kierunków świecenia i konfiguracja scen.
Pomiary instalacji i światła, protokoły oraz dokumentacja powykonawcza. Przeglądy i nadzór w uzgodnionym zakresie.
WYBÓR ARCHITEKTURY
Oba warianty umożliwiają zaplanowane sterowanie i nadzór. Różnią się miejscem wykonywania poleceń, szczegółowością pomiarów i zakresem prac w terenie.
01 / WARIANT LOKALNY
Dobre rozwiązanie, gdy lampy pracują w istniejących grupach, a sterowanie całą ulicą, strefą lub obwodem jest wystarczające.
LAN Kontroler 4 zbiera sygnały, wykonuje skonfigurowane reguły i wydaje polecenia modułom wykonawczym. Przekaźniki pośredniczące oraz odpowiednio dobrane styczniki załączają obwody oświetleniowe. Wyjście sterownika nie jest bezpośrednim wyłącznikiem mocy dla grupy lamp.
W proponowanej architekturze lokalne harmonogramy i reguły są realizowane w urządzeniu. DATPOL Control służy do odczytu pomiarów, nadzoru, historii oraz ręcznego sterowania obsługiwanymi wyjściami i obwodami, zgodnie z nadanymi uprawnieniami. Po zaniku łączności lokalna logika może pracować dalej, jeśli sterownik ma zasilanie, poprawny czas i nie zależy od danych z serwera. Zachowanie po restarcie ustalamy i sprawdzamy przy odbiorze.
Możliwości LK4: dokumentacja producenta
ARCHITEKTURA FUNKCJONALNA / NIE SCHEMAT MONTAŻOWY
Sam pomiar wspólnego obwodu nie identyfikuje pewnie uszkodzonej lampy. Wyłączenie fazy w szafie odcina też zasilanie urządzeń na tym samym załączanym obwodzie. Indywidualne sterowanie oprawami wymaga dodatkowych urządzeń lub przewodów.
POMIARY, KTÓRE MAJĄ ZNACZENIE
Elastyczne cewki pomagają objąć przewody w szafie. Wiarygodny wynik wymaga jednak kompletnego, poprawnie dobranego toru pomiarowego.
Cewka Rogowskiego służy do pomiaru prądu przemiennego. Jej sygnał wymaga zgodnego integratora albo miernika z odpowiednim wejściem. Nie podłączamy surowej cewki bezpośrednio do przypadkowego wejścia LK4. Zakres i czułość muszą pasować również do niewielkiego poboru opraw LED.
Sam prąd nie wystarcza do rzetelnego wyznaczenia mocy czynnej i energii. Analizator musi uwzględniać napięcie oraz relację przebiegów napięcia i prądu. W obwodach trójfazowych ważne są przyporządkowanie faz i konfiguracja całego toru.
Proponujemy odczyt zgodnego analizatora przez RS485/Modbus RTU. LK4 obsługuje konfigurację odczytów Modbus; trzeba sprawdzić mapę rejestrów, jednostki, skalowanie i zgodność konkretnego miernika. Historia i raporty powstają w warstwie nadrzędnej.
02 / WARIANT ROZPROSZONY
Dla obiektów, w których potrzebne są osobne harmonogramy lamp, podział na elastyczne grupy i możliwość wykorzystania słupów pod dodatkową infrastrukturę.
W każdej oprawie lub przy słupie pracuje zewnętrzny sterownik z odpowiednio dobranym przekaźnikiem. Komunikuje się radiowo z bramką LoRaWAN. Bramka, wyposażona w antenę dobraną do miejsca instalacji, łączy urządzenia z serwerem sieciowym i aplikacją zarządzającą.
Polecenie dotyczy konkretnej lampy, a nie odcięcia zasilania całej linii. Obudowę, sposób montażu, odporność środowiskową, ochronę przepięciową i obciążalność przekaźnika dobieramy do oprawy oraz warunków pracy. Nie każdy przekaźnik IoT nadaje się do montażu na zewnątrz.
Załączenie i wyłączenie nie oznacza automatycznie regulacji jasności. Ściemnianie wymaga zgodnego sterownika i zasilacza oprawy, np. DALI lub 1–10 V. Pomiar pojedynczej lampy jest dostępny tylko w sterownikach wyposażonych w odpowiedni tor pomiarowy.
ARCHITEKTURA FUNKCJONALNA / KOMUNIKACJA
Antena jest elementem radiowym. System potrzebuje też bramki, serwera sieciowego i aplikacji. Możliwe jest wdrożenie prywatnej sieci. Lokalizację i liczbę bramek ustala się na podstawie pomiarów pokrycia, a nie deklarowanego zasięgu katalogowego.
Rozróżniamy wysłanie komendy, jej odbiór, zgłoszony stan wyjścia i wynik pomiaru. Brak odpowiedzi oznacza brak potwierdzenia — nie jest dowodem przepalenia lampy. Stan „włączona” z przekaźnika nie dowodzi, że oprawa świeci.
Dla urządzeń zasilanych sieciowo można dobrać klasę C, umożliwiającą częstszy odbiór poleceń. Opóźnienia i ograniczenia radiowe nadal istnieją. Lokalne harmonogramy, stan po restarcie i zachowanie po utracie łączności muszą być funkcjami wybranego sterownika i częścią testów odbiorczych.
Źródła: architektura i klasy LoRaWAN · przykład sterownika oprawy z pomiarami i 1–10 V. Przykład techniczny, nie zamknięta lista urządzeń w ofercie.
WIĘCEJ NIŻ OŚWIETLENIE
W wariancie rozproszonym projektujemy doprowadzenie stałego zasilania do punktu lampowego. Sterownik wyłącza gałąź oświetlenia, a nie cały punkt zasilania.
Z wymaganymi przewodami i ochroną.
Przy sprawnej, zasilanej instalacji.
Sterownik przy lampie → załączenie / wyłączenie oprawy; regulacja jasności tylko przy zgodnym wyposażeniu.
Wydzielone, zabezpieczone zasilanie → właściwy zasilacz lub PoE → kamera oraz urządzenie transmisyjne.
Stała faza nie oznacza zasilania gwarantowanego. Zanik napięcia, zadziałanie zabezpieczeń lub odłączenie serwisowe może zatrzymać również monitoring. Ciągłość zasilania wymaga osobno zaprojektowanego podtrzymania.
LoRaWAN nie przesyła obrazu z kamer. Do CCTV potrzebne jest niezależne łącze: np. światłowód, Ethernet, most radiowy lub LTE/5G. Sama obecność napięcia w słupie nie zapewnia transmisji ani wystarczającej mocy.
To koncepcja funkcjonalna, nie instrukcja podłączenia 230 V. Przebudowę instalacji, ochronę, dostęp serwisowy i możliwość montażu kamer musi potwierdzić projektant oraz właściciel infrastruktury. Stałe zasilanie słupa wymaga oznaczenia — wyłączona lampa nie oznacza braku napięcia.
DECYZJA W JEDNYM MIEJSCU
| Kryterium | 01 / Lokalny — LK4 | 02 / Rozproszony — LoRaWAN |
|---|---|---|
| Jednostka sterowania | Obwód, strefa lub grupa lamp. | Pojedyncza lampa; grupy logiczne w aplikacji. |
| Miejsce modernizacji | Głównie szafa i układ pomiarowo-wykonawczy. | Sterowniki przy oprawach oraz infrastruktura radiowa. |
| Pomiary | Obwody i fazy przez zgodny analizator. | Każda oprawa, jeśli sterownik obsługuje pomiary; możliwy dodatkowy pomiar szafy. |
| Stałe zasilanie pod CCTV | Wymaga niezależnej, stale zasilanej gałęzi; samo sterowanie grupowe go nie zapewnia. | Możliwe w zaprojektowanym układzie, niezależnie od załączenia światła. |
| Brak łączności | Lokalne reguły LK4 zgodnie z konfiguracją i dostępnymi sygnałami. | Zachowanie zależne od sterownika; wymagany sprawdzony tryb lokalny lub awaryjny. |
| Ściemnianie | Nie przez sam stycznik. Wymaga dodatkowego zgodnego toru sterowania. | Możliwe z odpowiednim sterownikiem i zasilaczem oprawy. |
| Co wpływa na koszt? | Liczba obwodów, stan szafy, aparatura i zakres pomiarów. | Liczba lamp, dostęp do opraw, sterowniki, pokrycie radiowe i łączność bramek. |
Zacznij od wariantu lokalnego, jeśli nie potrzebujesz osobnej komendy dla każdej lampy.
Rozważ LoRaWAN, szczególnie przy planach monitoringu i różnych scenariuszach dla opraw na jednej linii.
WDROŻENIE I ODPOWIEDZIALNOŚĆ
To propozycja systemu, nie deklaracja gotowych funkcji w każdym urządzeniu. Zakres, sprzęt i scenariusze pracy zapisujemy w projekcie oraz protokole odbioru.
Obwody, szafy, typy opraw i zasilaczy, moce, dokumentacja, łączność oraz potrzeby CCTV.
Kompatybilność pomiarów i sterowania, sprawdzenie zasięgu w miejscach montażu, próbny obwód lub kilka lamp.
Nazwy i grupy, harmonogramy, progi alarmowe, priorytety ręczne, konta użytkowników i zapis zdarzeń.
Utrata komunikacji i zasilania, powrót do pracy, zgodność poleceń z pomiarem, ciągłość gałęzi CCTV i kopia konfiguracji.
Rozwijamy założenie SOMAG o integracji z Home Assistant i otwartymi interfejsami. MQTT lub API mogą połączyć nadzór, historię i alarmy — po dobraniu integracji. Dostęp zdalny projektujemy przez VPN lub kontrolowaną bramę dostępową, z oddzieleniem sieci automatyki, indywidualnymi kontami i ograniczeniem uprawnień. Sterowniki nie powinny być wystawiane bezpośrednio do internetu.
Monitoring dostępności, kopie ustawień, aktualizacje oraz zasady reakcji na alarmy stanowią osobno uzgadniany zakres utrzymania. Nie deklarujemy procentowej oszczędności energii bez pomiaru stanu wyjściowego i porównywalnych warunków pracy.
DATPOL Control łączy odczyt pomiarów ze sterowaniem oświetleniem. W jednym panelu sprawdzisz stan instalacji, pomiary i alarmy oraz załączysz lub wyłączysz obsługiwane obwody i lampy. Zakres działania — grupa oświetlenia lub pojedyncza oprawa — zależy od sterownika, integracji i nadanych uprawnień. Panel pokazuje raportowany stan urządzenia; samo wysłanie polecenia nie oznacza potwierdzonego załączenia.
SOMAG / DATPOL
Wyślij lokalizację, rodzaj obiektu i przybliżone wymiary. Dodaj plan lub kilka zdjęć, jeżeli je masz. Omówimy projekt, formalności, wykonanie i możliwości sterowania — także przy modernizacji istniejącej instalacji.
Prace elektryczne i pomiary wykonują osoby z odpowiednimi kwalifikacjami. Strona nie jest instrukcją samodzielnego montażu.
